La piastra che siamo abituati a chiamare Nanocomputer (a meno di una manciata di componenti che possono facilmente essere montati negli spazi appositi) e' la scheda microcalcolatore CLZ80, base del sistema che porta lo stesso nome. Infatti l'inserimento del miniterminale (caratteristica del Nanocomputer) non modifica in alcun modo la circuiteria della piastra: tutto cio' che e' necessario alla gestione del terminale e' contenuto nelle EPROM del monitor: una volta che queste siano state rimosse la piastra non conservera' piu' memoria del suo precedente stato di "Nanocomputer" (a differenza di quanto avviene per molte altre schede microcomputer con tastiera e display su scheda).
Un primo passo puo' essere l'uso del kit di conversione KNZ80, che fornisce i componenti mancanti per completare la piastra (avremo finalmente la singola alimentazione e l'UART) e 2K di monitor su EPROM. A questo punto dovremo mettere nel cassetto il miniterminale e procurarci un terminale vero. Il collegamento con un terminale seriale non e' assolutamente problematico: il nostro calcolatore parla TTY, RS232, e fornisce livelli TTL con un baud-rate da 50 a 9600. Uniformandosi alla linea di prodotto SGS ATES si potra' optare per l'unita' VDZ80, basata sempre sulla CPU Z80, con 64 caratteri per 16 linee, che contiene gia' un modulatore video sulla banda VHF.
Una crescita ulteriore puo' essere rappresentata dalla scheda controllo dei floppy disk, FLZ80, che puo' gestire fino a quattro drivers, per una capacita' complessiva di 2.5 Mbytes. Per usare i floppy e caricare, eventualmente, il sistema operativo in RAM, e' indispensabile disporre di espansioni di memoria. Allo scopo esiste una cartolina, la RAZ80, che puo' ospitare fino a 48K di RAM dinamica e 8K di EPROM.
Se le PIO contenute nella scheda base fossero insufficienti per le nostre applicazioni (automazione, controlli di processo), potremo arricchire il sistema con il modulo PIZ80, che contiene 4 PIO, interfaccia seriale (SIO) e timer.
Tutto il sistema puo' trovare un comodo alloggio nei cestelli offerti
allo scopo che possono ospitare 4 od 8 schede (rispettivamente CPZ80
e CTZ80).
Conclusioni. Il prodotto Nanocomputer e' stato evidentemente
progettato con l'obiettivo primario di un suo inserimento nella
struttura scolastica. La robustezza del telaio maggiore di quella
della scheda singola, la possibilita' di eseguire esperimenti senza
dover prendere in mano il saldatore, la progressione didattica dei
manuali, parlano chiaro. Ma queste stesse caratteristiche, unitamente
alle eccellenti doti di flessibilita' della scheda NBZ80, ne fanno un
prodotto degno del massimo interesse anche per chi, al di fuori di
una struttura scolastica, vuole imparare ad usare lo Z80 e la
famiglia di componenti ad esso associati. La possibilita' di
reimpiegare la scheda base, altre applicazioni come un gia'
disponibile gioco degli scacchi su ROM, l'impiego come minisistema di
sviluppo e le espansioni verso linguaggi ad alto livello (BASIC gia'
disponibile, Assembler in arrivo), lo rendono meno soggetto ad una
obsolescenza del tipo "ormai ho imparato, non mi serve piu'".
Ne' bisogna trascurare il vantaggio di imparare a conoscere come le
proprie tasche non solo lo Z80, ma anche una scheda che e' il fulcro
di un sistema per applicazioni industriali tra i piu' completi e
rifiniti.
Nel confrontare il prezzo del Nanocomputer S con quello di altre
schede microcomputer occorre non trascurare le differenze tra un
evaluation board e un vero sistema didattico, differenze che pur
marginali dal punto di vista sistemistico, incidono pesantemente dal
punto di vista costruttivo e quindi sui costi. Un paragone piu'
diretto puo' essere quello con la scheda NBZ80 completa di terminale,
ma anche in questo caso occorre tenere conto che il terminale del
Nanocomputer ha un valore notevolmente superiore alle tastiere
esadecimali normalmente montate sulle schede di valutazione. In
quest'ottica, tenuto conto della qualita' e quantita' dei materiali
impiegati, il prezzo del Nanocomputer, in prima istanza piu' elevato
di quello di altri sistemi (peraltro non direttamente confrontabili),
appare pienamente giustificato.
Gianni Romeo

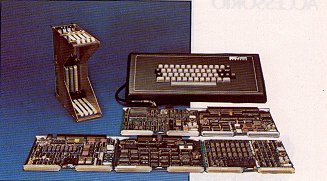

industriale SGS (memoria da 48 k unita' centrale, interfaccia video con tastiera, controller per floppy disc, I/O. A sinistra, 4 schede inserite nel cestello CPZ-80.
